一 概述



CI系列产品是本公司最新开发的针对防盗系统的诊断检测设备。通过多年成功的经验积累，可对国内流行的二十多个汽车厂家旗下车型的防盗器进行读电脑信息、读故障码、清除故障码、数据流、动作测试、防盗钥匙匹配等诊断功能操作。

本产品界面友好，操作简单，只需按照提示进行操作，就可轻松完成诊断检测。硬件设计采用流行主机和电缆线分离设计，可针对不同的诊断座选择对应的接头，加大灵活性，为以后升级新车型打下良好的基础。

我们会时刻跟进客户意见，对程序进行升级及添加新的车型，把升级软件发送到经销商手中，如需要了解最新升级情况，请联系经销商。





二 注意事项



·操作前请务必阅读完本说明书。

·本仪器为精密电子仪器，使用中切勿摔碰。

·测试时，应保证仪器终端与诊断座之间的连接良好，以免信号中断影响测试。

·连接主电缆和诊断座时，小心插拔，使用时将紧固螺丝拧好，避免在移动过程中断开和损坏接口





三 机器组成



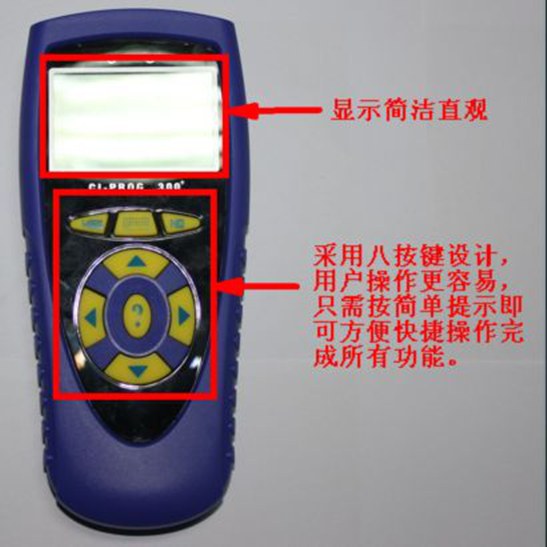

3.1 主机说明

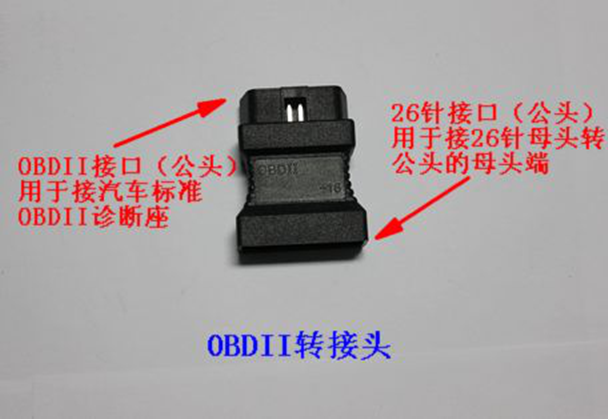

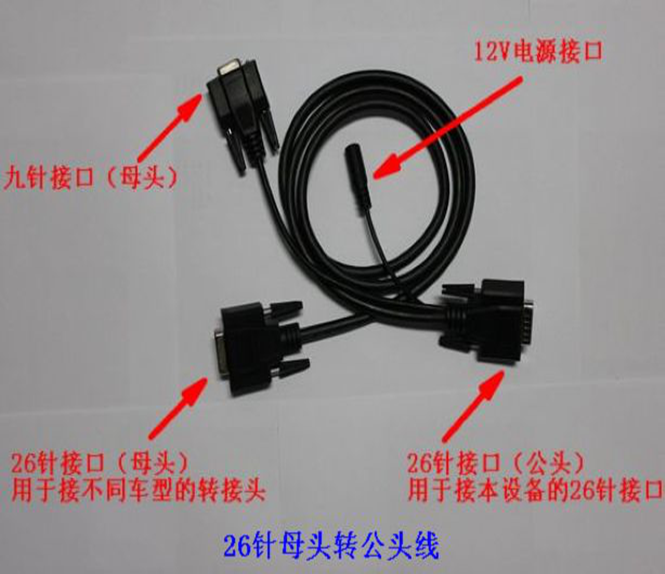

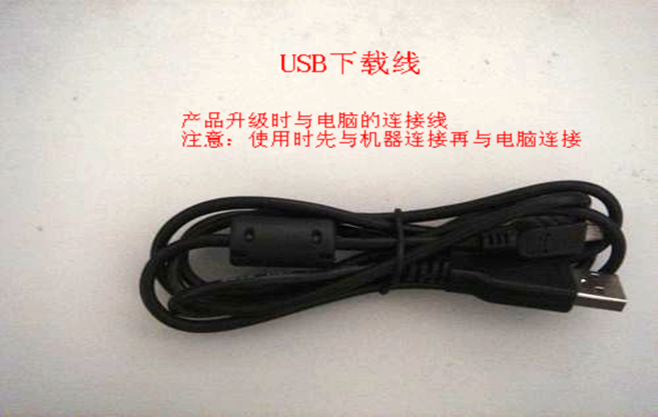

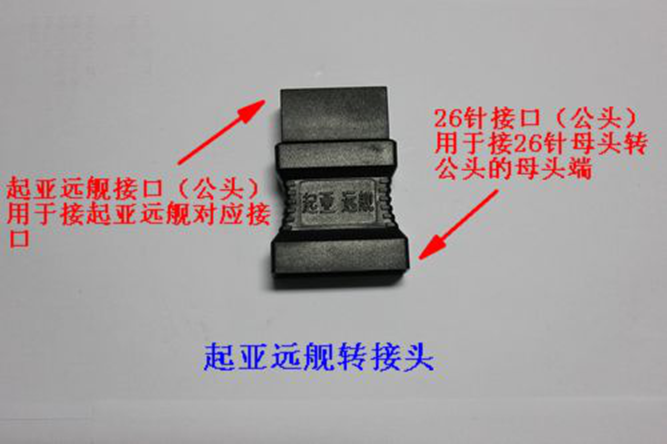

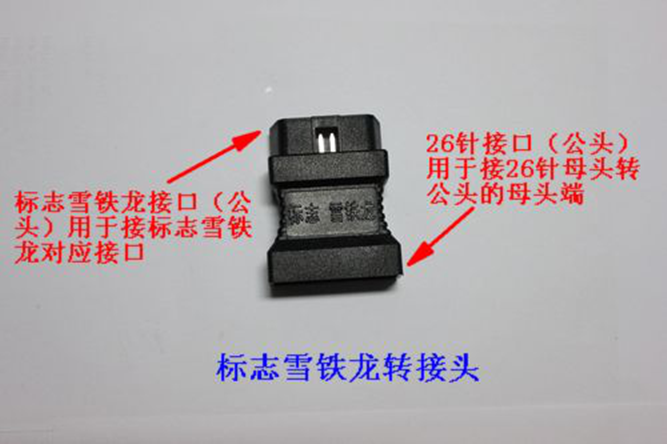

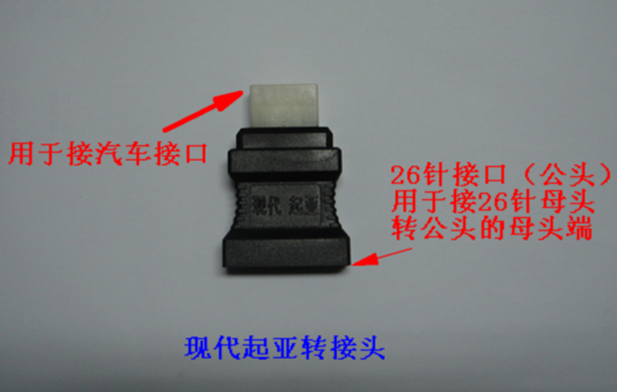

3.2 电缆线

















四 操作界面介绍

4.1 开机介绍：

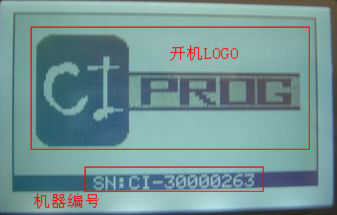

   机器通电后会进行自检，自检完成会出现如下界面。

按[YES]键进入功能菜单。

注：图中红色为添加的部分不是机器本身所显示的。

机器编号  ：每台机器在出厂时已设定好的唯一编号。

*如发现相同的机器编号，为盗版产品，请与我们联系。

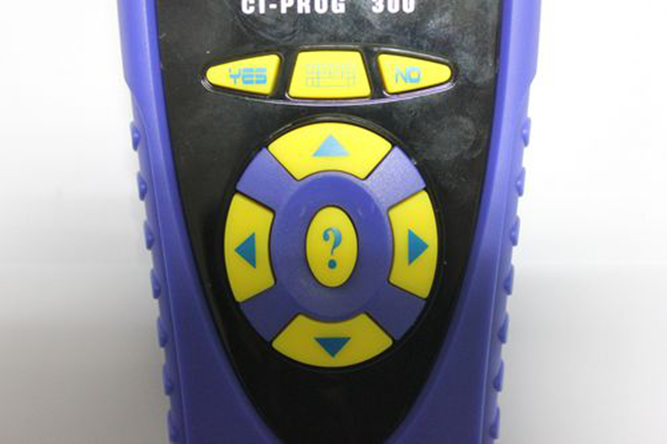

4.2 按键介绍：







 [YES]键作用：在不同的界面下有进入、确定、继续等作用。

 [NO]键作用：在不同的界面下有退出、取消、返回等作用。

 [上]键作用：在菜单界面为向上选择，在输入界面为修改字符。

 [下]键作用：在菜单界面为向下选择，在输入界面为修改字符。

 [左]键作用：在菜单界面无作用，在输入界面为移动光标。

 [右]键作用：在菜单界面无作用，在输入界面为移动光标。

 【键盘调用】作用：在输入数字或字母时按此键可以调出虚拟键盘。具体操作如下所示：

1. 首先移动光标选中所要输入的选择第二个。

2. 按下键会出现以下虚拟键盘界面：

3. 输入完毕后按[YES]确认，会回到以下界面：



  帮助键,用于本菜单下帮助功能。

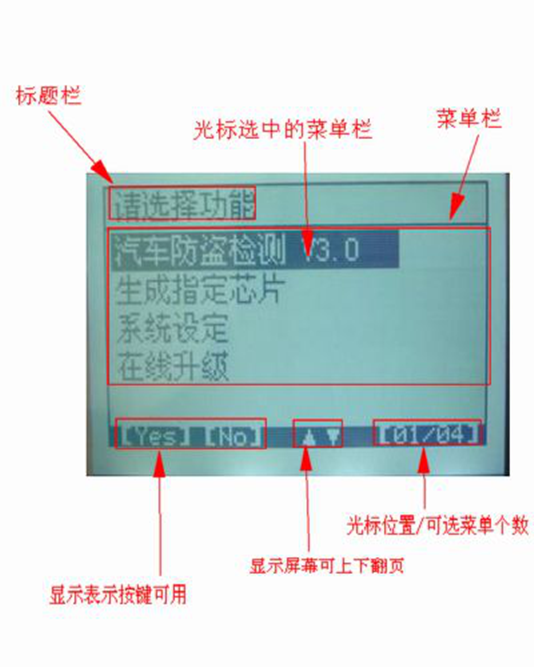

4.3 界面介绍：











五 主菜单介绍

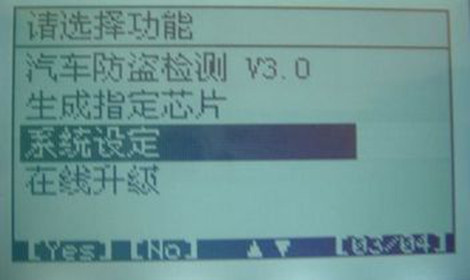

5.1 系统设定：

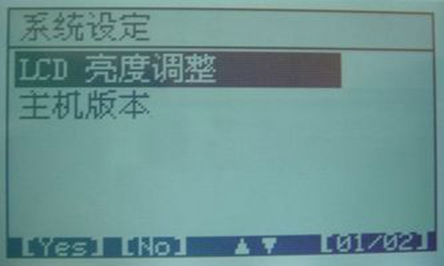

 进入系统设定功能后可看到两个选项：

  LCD亮度调整：可按[上][下]键调整当前液晶屏的亮度

 主机版本：可查看当前主机软件版本、硬件版本及机器编号



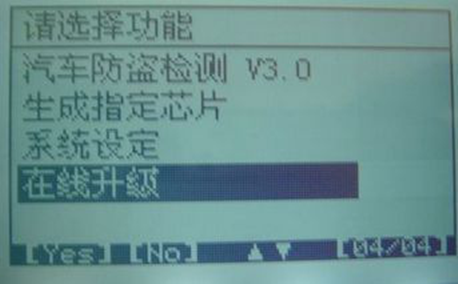

5.2 在线升级：

   在线升级功能可通过PC端更新软件。

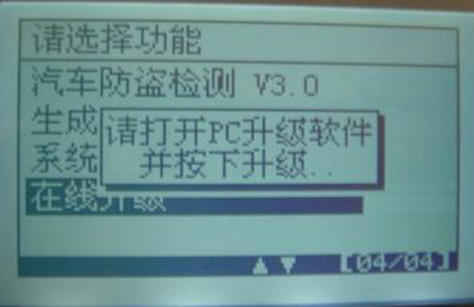

注意：要先主机选择在线升级功能，出现下图界面后才可操作PC端升级软件:



5.3 生成指定芯片：

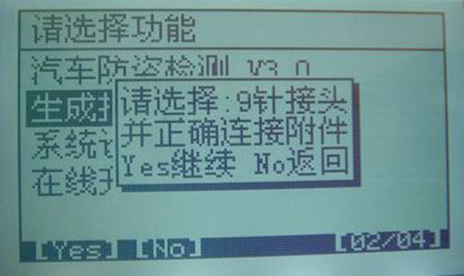

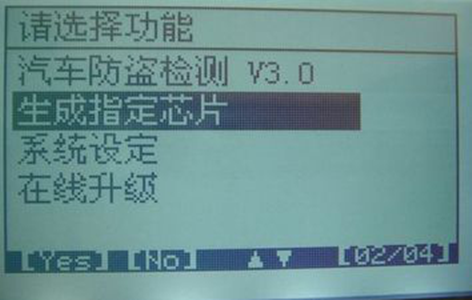

按下后会有如下提示：

点击[YES]后会进行生成指定芯片。





5.4 汽车防盗检测：

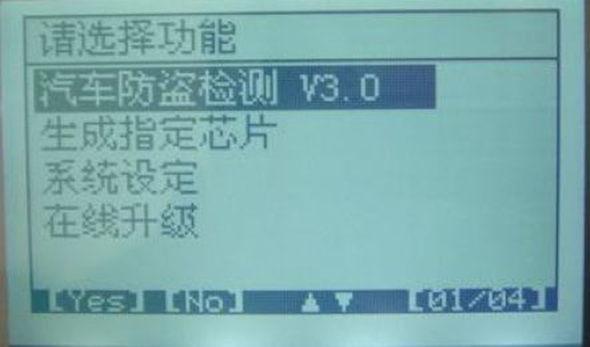

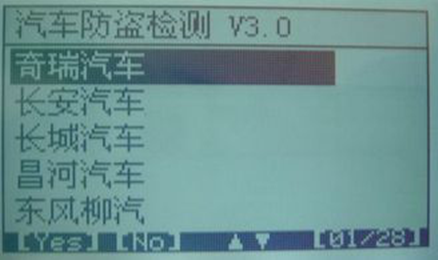

光标移动到汽车防盗检测项，按[YES]键确定选择。等待系统加载完成后出现汽车防盗检测功能菜单（如下图）。在车型列表中选择相应的功能进行检测。



5.5 可测车型列表







汽车厂家	车系
奇瑞汽车	防盗密码读取
	旗云系列 (A15)
奇瑞汽车	东方之子系列 (B11)
	瑞虎3系列
	A5系列
	东方之子cross系列
	QQ6车型
	A1系列
	瑞麒2系列
	A3系列
	风云2
	开瑞系列
	Qqme系列
	瑞麒M1
	瑞麒M2
	瑞麒M3
	瑞麒M5
	瑞麒X1
	A6系列
	A13系列
长安汽车	悦翔志翔遥控
	长安铃木
	长安雷蒙
	长安CM8
	长安杰勋
	长安奔奔
	长城嘉誉
	长城哈弗
	长城精灵 炫丽
	长城风骏
	长城酷熊
昌河汽车	昌河利亚纳
东风柳汽	景逸车型(B11)
哈飞汽车	哈飞8
马自达	马自达M2M3M5M6
	马自达睿翼
华晨中华	中华尊驰
	中华骏捷
	中华骏捷FRV
	中华骏捷FSV
	中华酷宝
	中华1.8T
金杯汽车	电子防盗系统
上海华普	海景
	海尚
	海锋
	海悦
	海域
	海迅
长丰猎豹	猎豹CS6
	猎豹CS7
江淮汽车	宾悦
吉利汽车	自由舰
	远景
	金鹰
	FC-2
	帝豪
力帆汽车
陆风汽车	陆风风尚
	陆风风华
	陆风越野车X6
标志雪铁龙
凯迪拉克	SRX
通用汽车
尼桑汽车	英菲尼迪
广州本田
北京现代
起亚汽车
大众奥迪	捷达10年后
丰田汽车	丰田凌志
天津一汽	威乐
青年莲花
荣威	荣威550
	荣威350





六 操作步骤指导

说明：本操作步骤指导为V3.0版本软件界面，如果新版本的软件界面和操作步骤略有不同，不另行通知，请按机器界面提示进行操作。

在选择相应的车型后会出现该车型能测试的系统，下面以旗云系列为例：

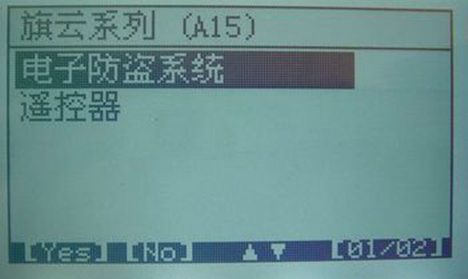

选择“奇瑞汽车”—“旗云系列（A15）”加载完程序后会出现可检测的系统：

选择系统：

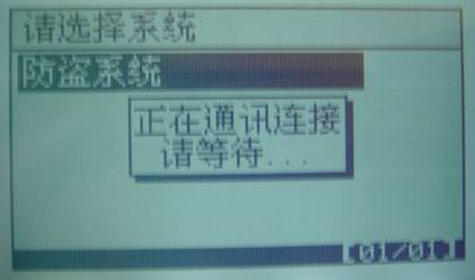

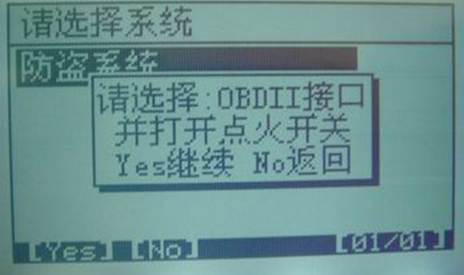

按[YES]键后出现通讯电缆提示框，根据提示选择对应的电缆线：

6.1 通讯连接：

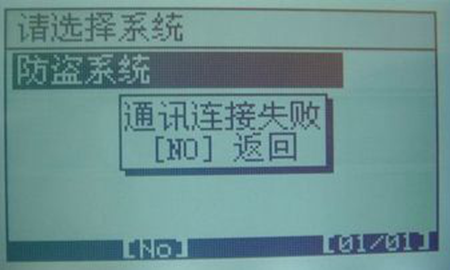

如果与汽车电脑连接失败，会出现以下界面：

*注意：造成连接失败的原因是多方面的，1-电缆线与机器或电缆线与诊断座的接触不良，2-检测系统选择错误，3-该车没有安装要检测的系统，4-电缆线因电流过载出现故障。如果您在使用的过程中出现通讯连接失败，可自行排除前面3点，如果还是出现连接失败，可记下1-所测试的车型及年款，2-所选择的系统，3-连接失败前一步骤的界面（即在什么情况下出现连接失败的）与我们联系，我们会根据您的问题及时做出修正及更新。



连接成功界面如下：

通讯成功后系统会自动判断防盗器是否为新的防盗器，如果是新的防盗器，必需正确设置安全代码才能进入，如下图：

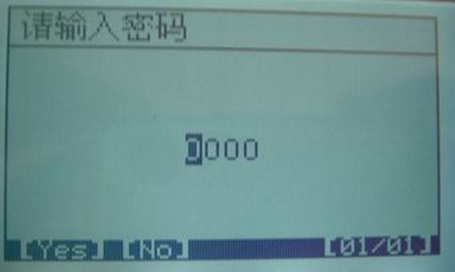

人机交互界面：[上][下]键为修改数值，[左][右]键为移动光标， 键为调出虚拟键盘方便更快捷输入，[YES]键为确认输入并提交给主机，[NO]键为放弃输入。

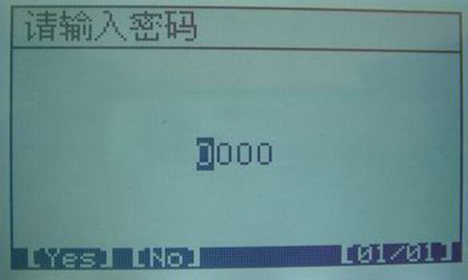

如果防盗器已经匹配，将出现密码输入界面，如果不知道密码，或者不需要用到编程相关的功能（如钥匙匹配，防盗器匹配等），可直接按[NO]进入系统。

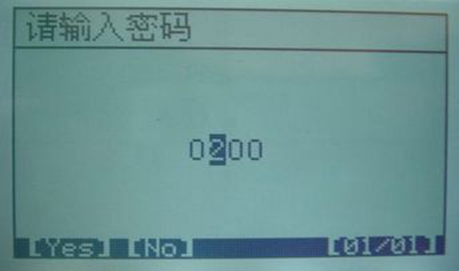

输入密码按[YES]键后，系统会进行登录，如果密码错误，不能进行编程相关的功能。密码错误次数过多，防盗器会被锁死。请确定得到正确的密码后再进行密码输入。登录成功后进入检测功能列表：

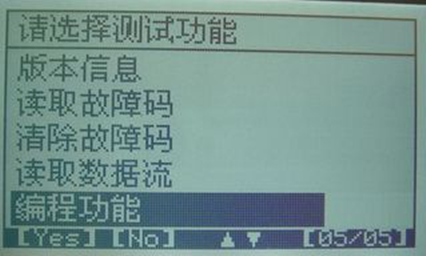

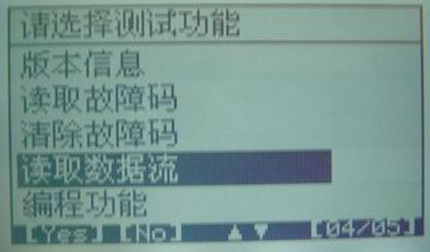

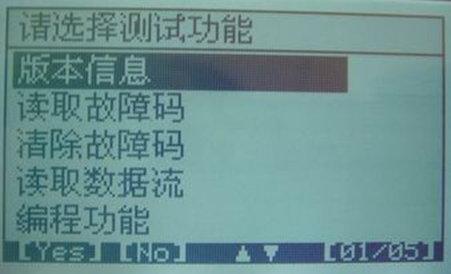

功能列表：

按[YES]键进入版本信息功能：

6.2 版本信息：

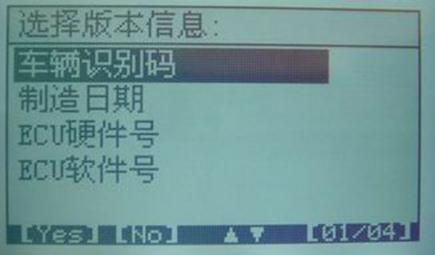

选择所要查看的版本信息项，按[YES]键则出现相关信息。

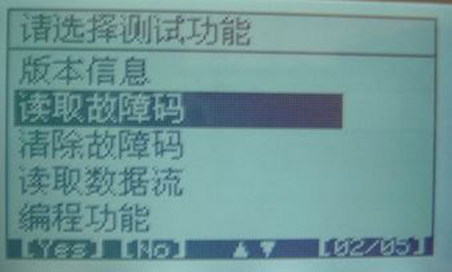

6.3 读取故障码：

按[YES]键进入读取故障码功能，如果系统无故障，会提示“系统无故障”。

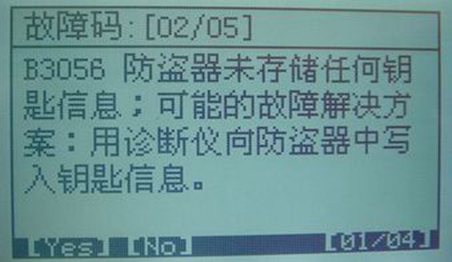

如果有故障码，显示读出来的故障码及故障码解释。标题栏中的“[02/05]”表示[显示的是第几个故障码/故障码总数] “B3056”为读出的故障码，后面为故障码的解释。按[YES]键查看下一个故障码，[NO]键返回功能菜单，如果故障码解释超过一屏，可按[上][下]键翻屏。[下图]

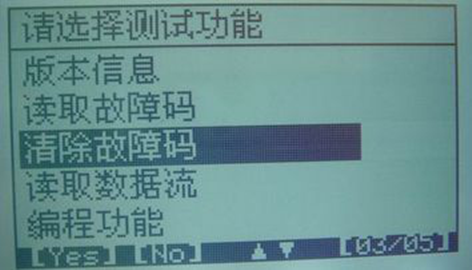

6.4 清除故障码：

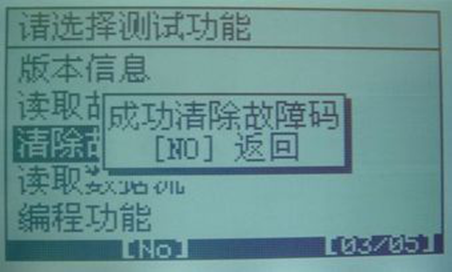

成功清除故障码[下图]：

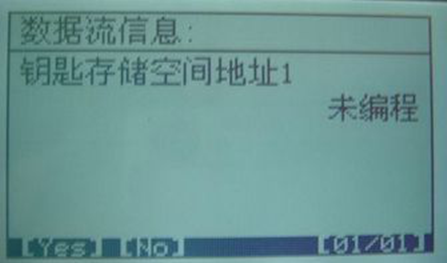

6.5 读取数据流：

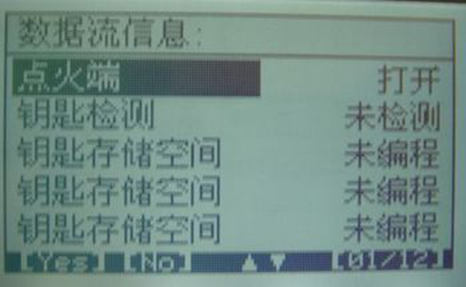

按[YES]键进入数据流显示界面[下图]，按[NO]键返回功能菜单：

出现数据流显示界面后，可按[上][下]键来选择要了解的数据流。

按[YES]键单独查看该数据流[下图]，按[NO]键返回数据流显示界面：

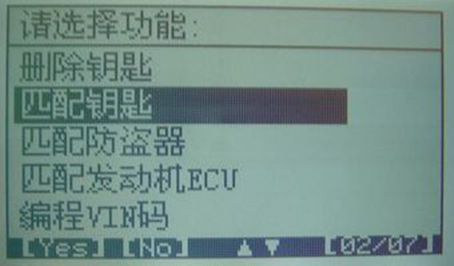

编程功能：

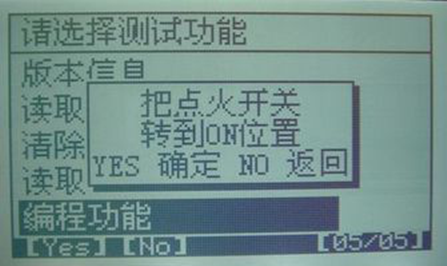

按[YES]键进入后出现提示框[下图]：

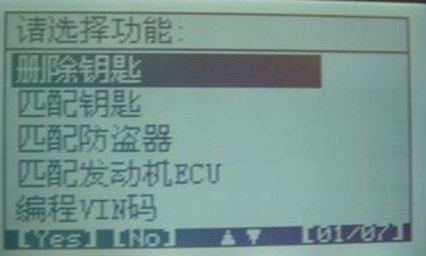

按照提示操作后，按[YES]键进入功能界面。

6.6 删除钥匙：

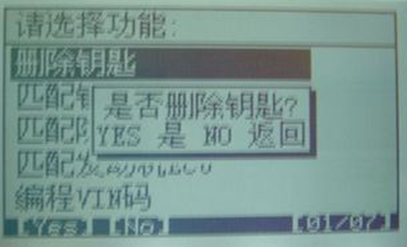

选择删除钥匙，按[YES]确定后出现提示框[下图]：

按[YES]确定后出现提示框[下图]：

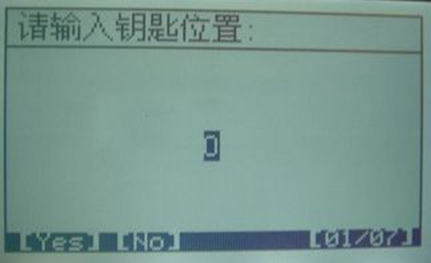

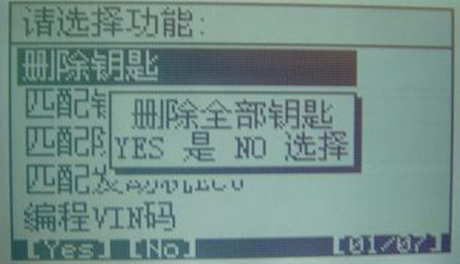

[YES]键是删除全部钥匙，[NO]键选择钥匙位置只删除一把钥匙[下图]。

如果不想删除钥匙，可以在输入界面直接按[NO]返回编程功能菜单。

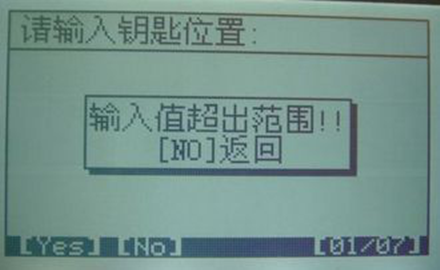

输入完毕按[YES]进行删除钥匙，如果输入的钥匙位置超出范围 [下图]

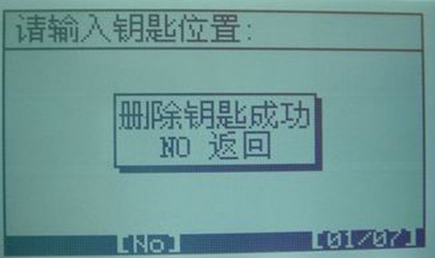

删除钥匙成功[下图]

6.7匹配钥匙

按[YES]键进行钥匙匹配，匹配完成出现如下提示：

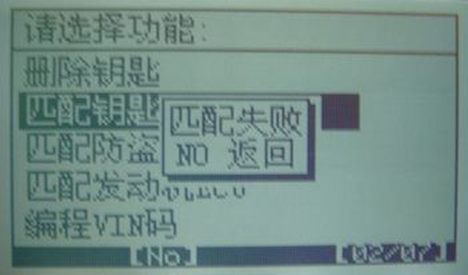

说明钥匙匹配失败。

如果钥匙匹配失败，先自行按以下步骤排查：

1. 匹配后的钥匙是否能着车。

2. 该车的钥匙数量是否已达到最大值，如果是，请删除一把钥匙后再匹配。

以上两步都未能解决问题，请与我们联系。





*****************************************************************************

由于不同系统的编程操作方法不同，这里不一一列出，请按照机器界面上提示的操作步骤进行操作。

 ****************************************************************************









七 维护保养



*不使用时应尽量将机器存放于平坦、干燥、温度适宜的地方。

*不要将机器放于阳光直射或靠近取暖装置处。

*不要放于炉子附近或容易受到烟蚀或有水、油溅入之处。

*不要放于易受震动、灰尘多、潮湿或高温处。

*请勿私自拆开主机。当主机较脏时，请先用软湿布拧干后擦拭机壳或屏幕。

*如长时间不进行测车操作，请定期运行一下主机，以免受潮。



4.0升级4.3版本需要500元升级费.(4.1升4.2免费)。
另外厂家承诺在2013年以内升级至4.3以后的版本将不再收费（4.3升4.4免费、4.4升级4.5免费）

国匹2代升级4.4版本内容
增加福特E250房车钥匙匹配（免密码）
增加三菱劲炫智能卡匹配 （目前国产设备唯一可以匹配 免密码）
增加福特猛禽钥匙匹配（免密码）
增加林肯智能卡匹配（免密码）
增加福特EDGE锐界智能卡匹配 （免密码）
增加福特EXPLORER 11探险者智能卡匹配（免密码）
增加福特FLEX 2013福莱克斯智能卡匹配（免密码）
增加福特猛禽F150 SUPER DUTY 2011智能卡匹配（免密码）
增加福特猛禽F250 SUPER DUTY 2011智能卡匹配（免密码）
增加林肯MKX智能卡匹配（免密码）
增加林肯MKS智能卡匹配（免密码）
增加林肯MKT智能卡匹配（免密码）
增加福特TAURUS 2013金牛座智能卡匹配（免密码）
增加福特翼博ECOSPORT智能卡匹配（免密码）
增加老款GL8调表
增加GMC调表 与匹配钥匙遥控 （免密码）
增加道奇1款遥控匹配程序
增加新款斯玛特钥匙遥控匹配 （BR451支持全丢 此车型为定制软件）
修正原来调表菜单的老通用调表改为98后世纪君威
修正神行者2提示
修正尼桑激活方向盘提示
增加本田智能卡位置识别
除定制软件外 目前升级到4.3版本的机器将免费升级到2013年底

国匹4.3升级内容
（1）K3钥匙匹配
（2）K3智能卡匹配
（3）菲亚特菲跃智能匹配
（4）增加11年4月后比亚迪智能匹配
（5）10年后尼桑阳光菜单改进
（6）克莱斯勒钥匙与智能卡匹配与读密码  支持到最新款    JEEP钥匙与智能卡匹配 与读密码 支持到最新款    道奇钥匙与智能卡匹配与读密码 支持到最新款
（7）再次增加老款捷豹钥匙匹配
（8）增加马自达CX7钥匙匹配菜单
（9）修正老中华46匹配提示
 (10)增加现代智能卡新系统



国匹2代2013.2.28升级4.2版本（仅限4.0或以上版本免费升级，3.9版本升级要收费500元）
国匹4.2版本升级内容
更新马自达M6匹配程序
更新通用OBD读密码（支持最新款车）
增加雷诺科雷傲智能卡匹配程序
增加新福特福克斯钥匙匹配程序
增加新福特致胜钥匙匹配程序
修正GL8调表程序
增加欧宝新系统匹配

4.1升级的内容（4.0的客户免费升级，之前的客户收费升级）

增加老款现代车架号码后6位密码计算器
修正标志系统1 不提示密码错误
增加新款荣威W5 钥匙匹配菜单
老款福特福克斯钥匙匹配
修正荣威550匹配时间
增加三菱V97钥匙匹配
增加进口马自达5钥匙匹配（免密码）
增加老款分体MG3遥控匹配
增加名爵MG7 遥控匹配
增加荣威750遥控匹配
增加04年后卡迪拉克CTS遥控匹配
增加江陵陆风X8-专用44 读密码与匹配 钥匙增加上海通用迈锐宝匹配菜单
增加双龙遥控匹配程序
增加新金杯46菜单
增加通用OBD读密码（直接OBD读，不需要拆，也不用看标签，目前支持60%）
升级过4.0版本将免费升级4.1版本与（4.2版本待升级）

国匹4.0升级内容
（1）丰田凌志仪表改中英文
（2）比亚迪智能卡全丢程序
（3）众泰5008智能卡匹配程序
（4）老款中华46（三菱系统）钥匙程序修复
（5）中华H530与V5智能卡程序（免密码）
（6）10后福特全顺 匹配程序（免密码）
（7）新款名爵MG3钥匙匹配程序（包括遥控匹配）
（8）长城H6遥控匹配程序
 (9)路虎发现3钥匙匹配程序修复
 (10)修复奔腾系统2免密码程序
 (11)尼桑新轩逸等钥匙匹配程序
 (12)现代飞思钥匙匹配
 (13)进口尼桑计算器
（14）修正科帕奇匹配提示
（15）三菱欧蓝德 翼神系统2
（16）新款捷豹XJL智能卡匹配程序
 (17)增加讴歌匹配程序
此次为收费升级 (费用500  包括以后升级的4.1与 4.2版本)。4.0以上版本激活不用输入请求码与机器号码 连接机器网络自动激活。升级4.0版本的赠送中华CAN接头 与本田3针接头,请联系经销商升级

国匹3.9版本升级内容：
增加提示标致匹配完钥匙后匹配遥控方法
更改开机画面增加升级注意事项
增加路虎（神行者2 发现3 览胜等） 捷豹XF智能卡与钥匙匹 配
更改输入大小写
老君威调表
增加另外一款荣威550 MG6匹配程序
利亚纳 增加吉姆尼 维特拉 IGNIS菜单
长城H3 H5遥控匹配菜单
增加长城C10菜单
增加长城H6菜单
现代 起亚系统1提示（带卡槽）系统3提示（不带卡槽）
本田更换线圈与电脑同步
增加9代本田钥匙 遥控 智能匹配
增加林荫大道菜单
增加09以前福特MAX匹
